Coffrage à panneaux ORMA

Système de coffrage modulaire pour la construction de structures verticales. Points saillants : haute performance pour un coût de main-d'œuvre minimum
Système de coffrage modulaire pour la construction de structures verticales. Points saillants : haute performance pour un coût de main-d'œuvre minimum

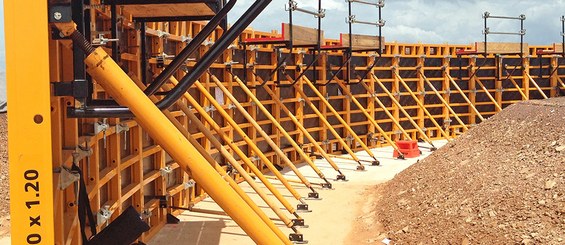

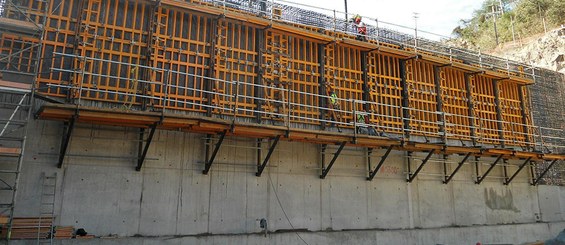

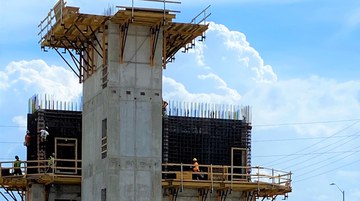

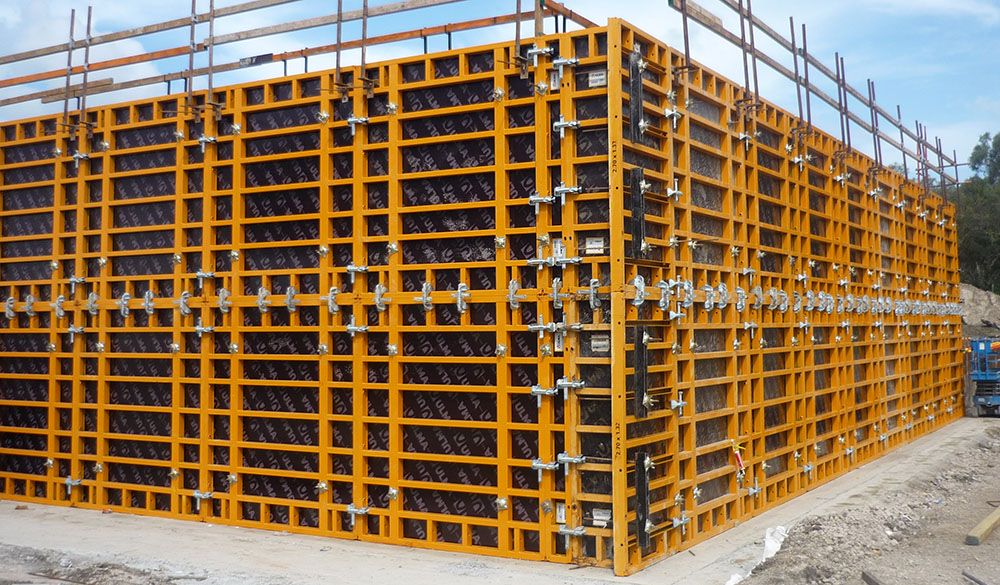

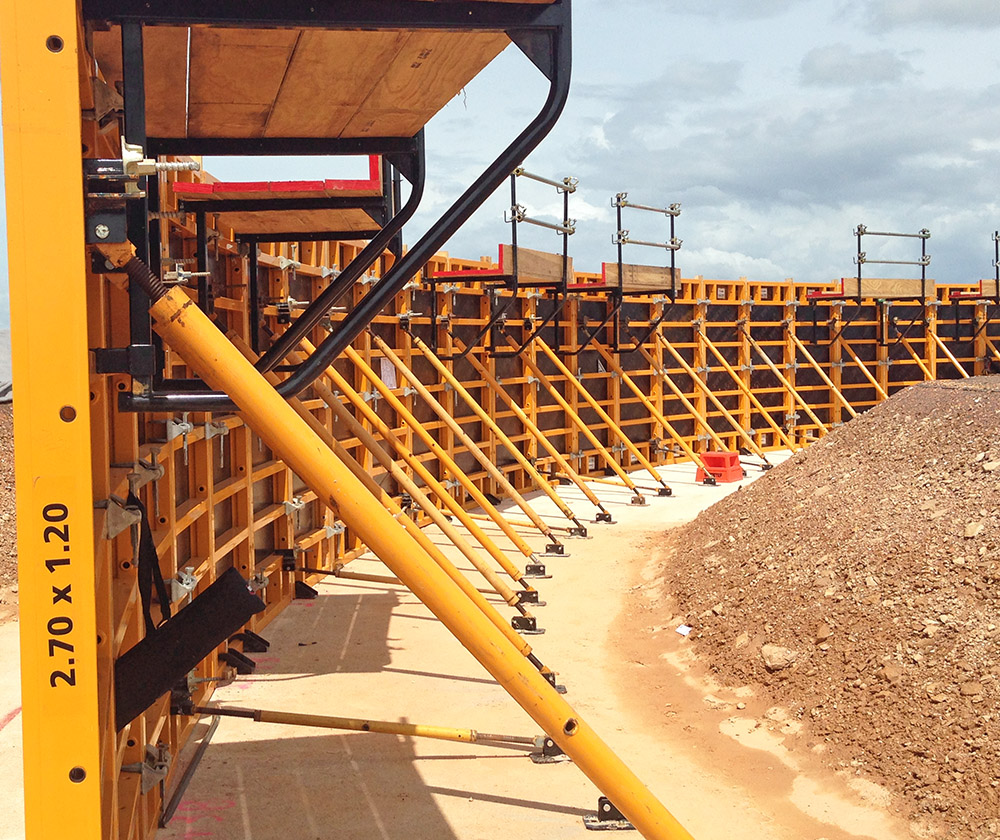

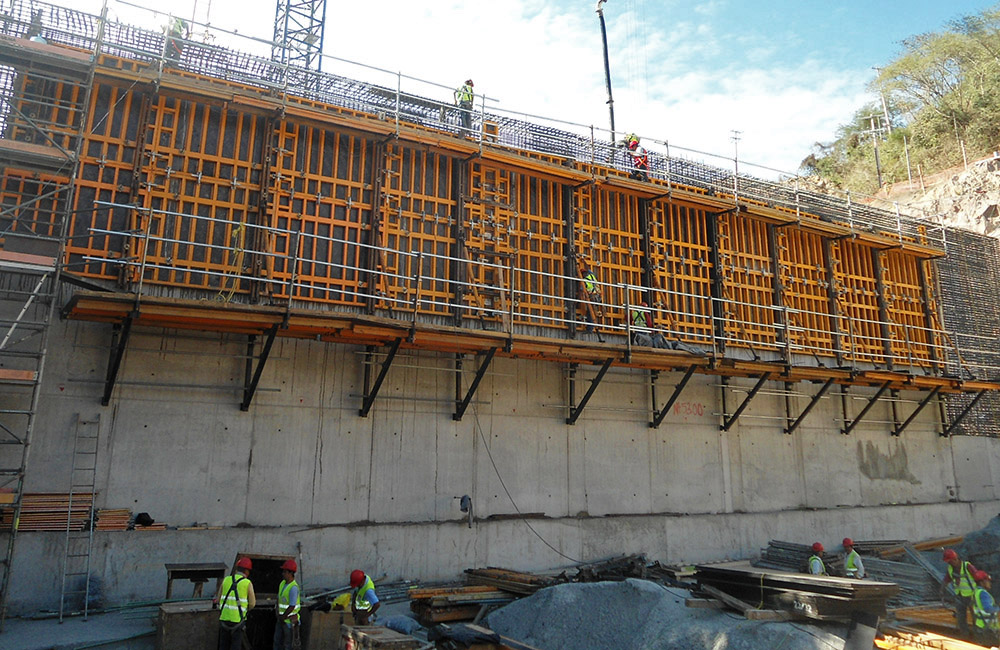

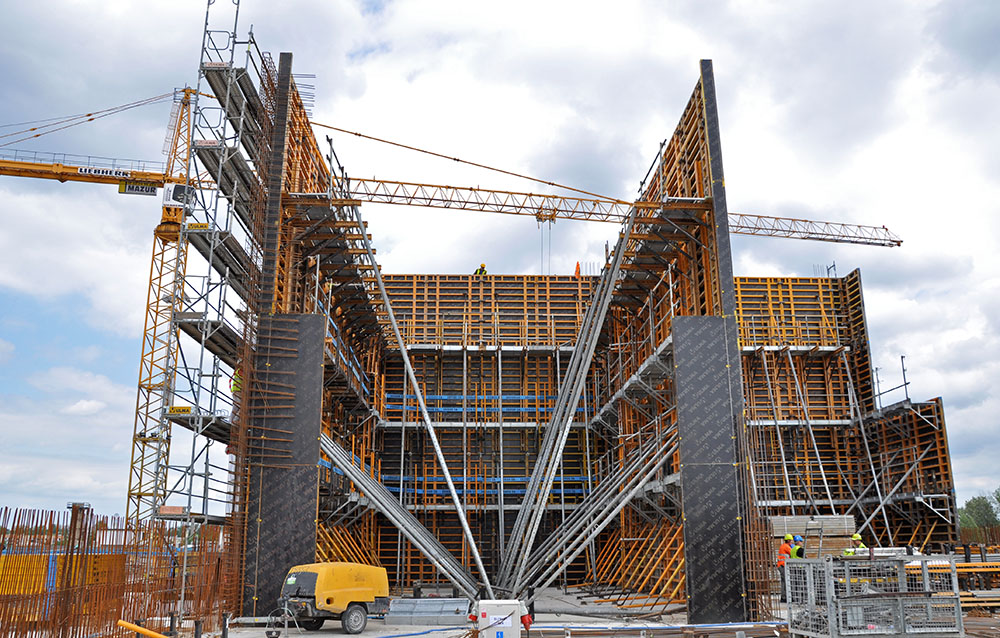

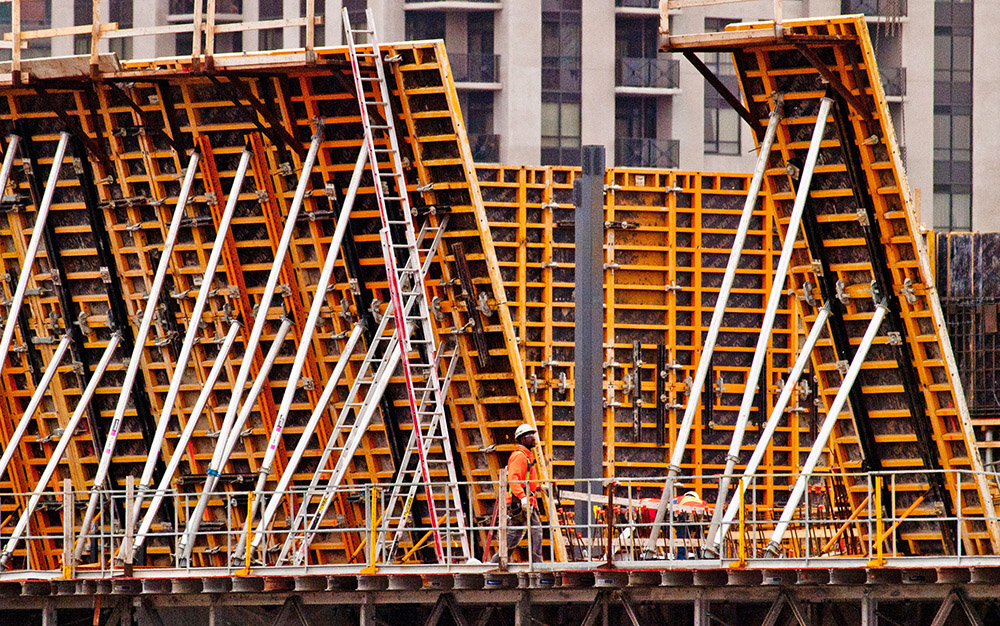

Le coffrage modulaire ORMA est idéal pour la construction de diverses structures de béton verticales, aussi bien dans la construction d'immeubles et les projets de travaux publics (murs, colonnes, culées, semelles de fondation).

Il se distingue par sa haute performance et ses coûts de main-d'œuvre et délais d'assemblage minimums.

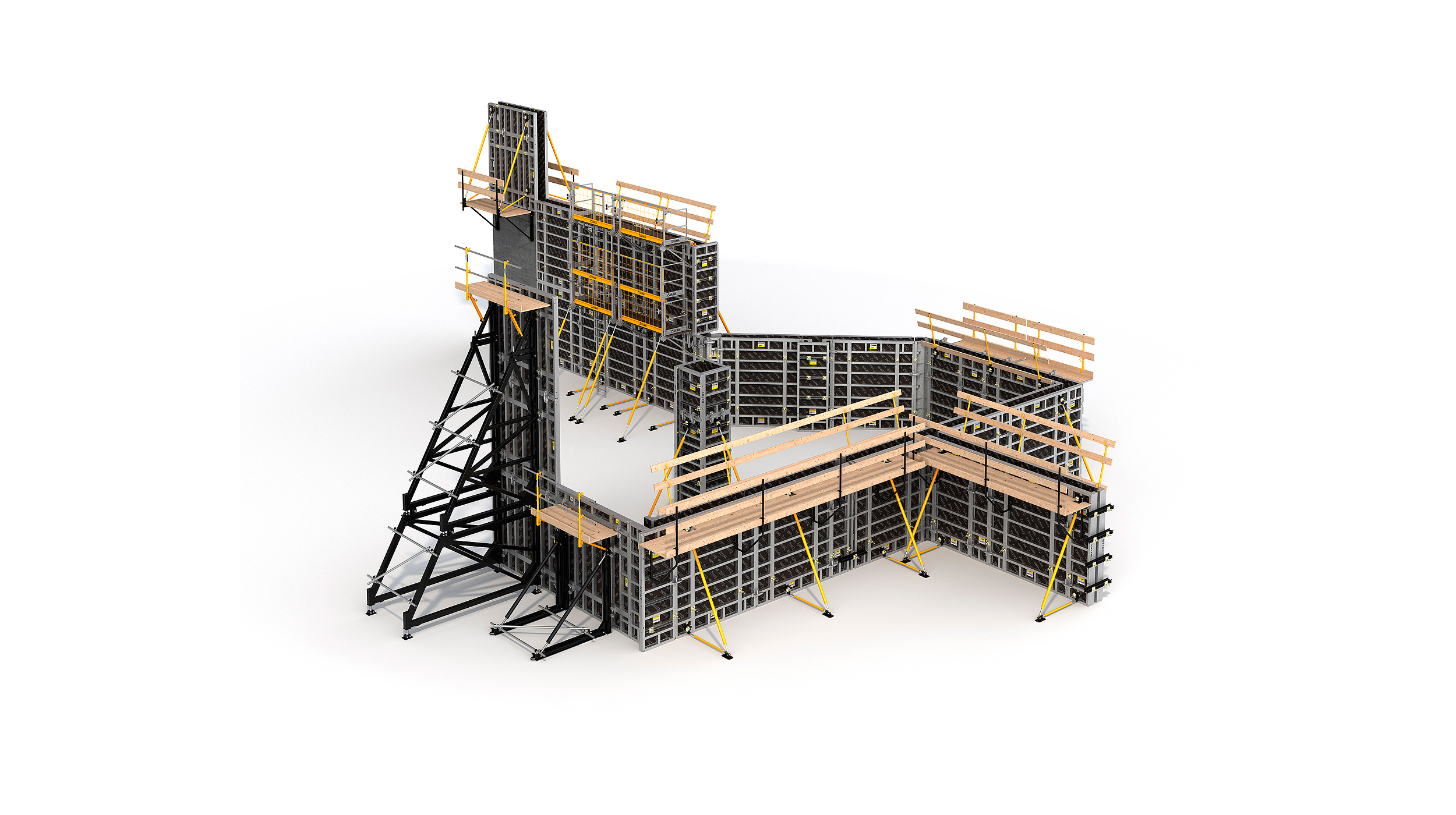

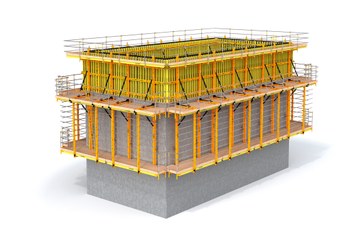

Le système se compose principalement de panneaux qui, joints par des brides de serrage, forment l’ensemble de coffrage. Il possède des éléments qui offrent des solutions efficaces et sécuritaires pour toute géométrie.

  • Conçu pour résister à des pressions de béton élevées (homologué par GSV).
  • Pression de béton autorisée :
    • Gamme 3,3 m : 80 kN/m².
    • Gamme 2,7 m : 74 kN/m².
  • Flèche maximale :
    • Pour 60 kN/m²: ligne 7, onglet 3 DIN 18202.
    • Pour 80 kN/m²: ligne 6, onglet 3 DIN 18202.
  • Pour les hauteurs de coulage de ≤ 3,3 m, 2 rangées d'ancrage en hauteur sont nécessaires.
  • Pour les hauteurs de coulage de > 3,3 m, 3 rangées d'ancrage en hauteur sont nécessaires.
  • Grande gamme de hauteurs de panneaux : 3,3 m; 2,7 m, 1,2 m et jusqu'à 3,3 x 2,4 m (7,92 m²).

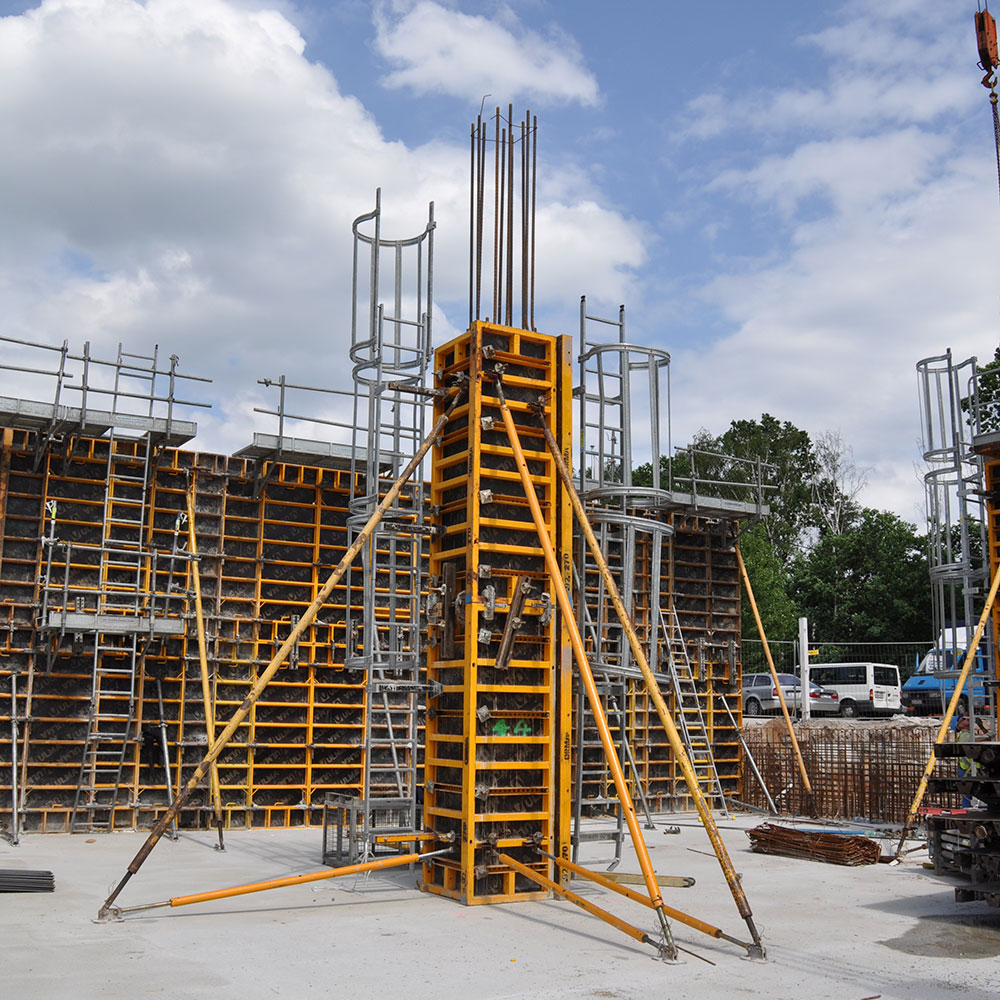

  • COLONNES
    • Grande gamme de panneaux pour des colonnes de 30 cm x 30 cm jusqu'à 120 cm x 120 cm (intervalle de réglage aux 5 cm).
    • Hauteurs de panneaux : 2,7 m; 1,2 m; 0,6 m.
    • Largeur des panneaux de colonne : 0,72 m; 0,92 m et 1,32 m.
    • Pression de béton autorisée : jusqu'à 80 kN/m².
  • Très polyvalents : trous latéraux pour l'assemblage rapide de solutions standards (cloisons, coins, colonnes, etc.). Travaux minimums pour les remplissages et compensations.

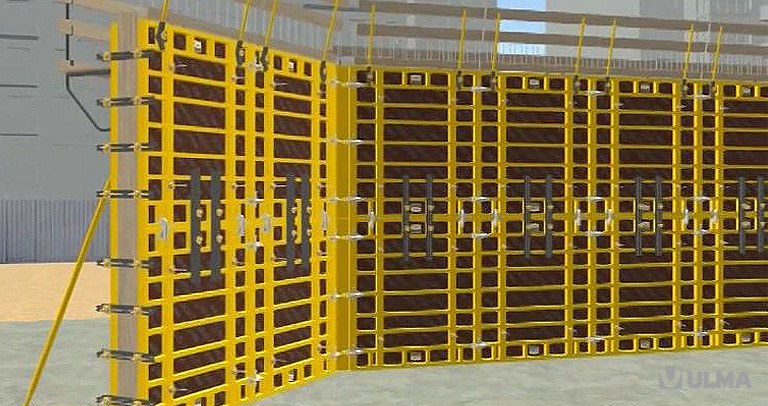

  • Connexion de panneaux à l'aide de brides de serrage et d'un seul coup de marteau.
    • Trois fonctions fondamentales :
      • Joindre (connecter / raccorder).
      • Aligner.
      • Raidir.
    • Le réglage de brides de serrage permet de compenser jusqu'à 10 cm.
  • Panneau robuste avec cadre d'acier galvanisé et coins renforcés.
  • Élément de raccordement entre les panneaux et les coins.
  • Excellent fini en raison du contreplaqué de bouleau phénolique de grande qualité.
  • Grande gamme de hauteurs de panneaux : 3,3 m; 2,7 m, 1,2 m et jusqu'à 3,3 x 2,4 m (7,92 m²).
